7-calowy ekran LCD Full HD. Wiązanie optyczne:
S-1073F przyjmuje 7-calowy panel LCD z podświetleniem LED, łączenie optyczne techniczne. Natywna rozdzielczość to Full HD 1920 × 1200, kontrast 1000: 1, a kąt widzenia to Poziomo: 160 ° / Pionowo: 160 °
W całości metalowa obudowa:
S-1073F przyjmuje obudowę ze stopu aluminium, cieńszą i solidną, odpowiednią do zewnętrznego monitorowania wideo w kamerze.
Interfejsy wejścia / wyjścia. SDI i HDMI:
Monitor S-1073F obsługuje: Wejście 2K / 3G / HD / SD-SDI × Wyjście pętli 22K / 3G / HD / SD-SDI × 1 Wejście HDMI 1.3 × 1 Wyjście pętli HDMI 1.3 × 1 Wyjście HDMI na SDI × 1 (wspólna pętla SDI port) Analogowe wejście audio 3,5 mm × analogowe wyjście audio 13,5 mm × wejście 1GPI / TALLY × 1USB × 1 (aktualizacja oprogramowania)
Wbudowana konwersja HDMI na SDI: S-1073F obsługuje wbudowaną konwersję HDMI na SDI; współużytkować port wyjściowy pętli SDI. Jest to ta sama konwersja formatu i obsługuje następujące formaty HDMI: 480i, 576i, 720p (60 / 59,94 / 50), 1080i (60 / 59,94 / 50), 1080p (30 / 29,97 / 25/24 / 23,98) Uwaga: Gdy oba SDI oraz wejście HDMI, jeśli bieżącym źródłem wyświetlania jest SDI, port wyjściowy SDI to pętla SDI; a jeśli bieżącym źródłem wyświetlania jest HDMI, port wyjściowy SDI to wyjście konwersji HDMI.
9-stopniowe szybkie powiększanie. Mapowanie w górę / w dół / w lewo / w prawo:
Przypisz tryb powiększania do dowolnego przycisku F i włącz tryb powiększania. Przewiń klawisz menu, aby szybko powiększyć wideo przy następujących współczynnikach: 1,2x, 1,5x, 1,8x, 2,0x, 2,4x, 2,6x, 2,8x, 3,0x, bez oczekiwania na czerń. Naciśnij klawisz menu, aby przełączyć na funkcję mapowania w lewo / w prawo, i naciśnij ponownie, aby przełączyć na mapowanie w górę / w dół, i naciśnij ponownie, aby przełączyć w celu precyzyjnej regulacji ostrości. (Najpierw włącz funkcję asystenta ostrości).
Zaloguj 3DLUT do Rec709. Import kostki LUT użytkownika:
Monitor S-1073F ma wbudowane dzienniki kamer do LUT konwersji Rec 709, w tym Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm. Możesz również importować własne 3DLUT do monitor przez pamięć USB, obsługa plików kostki 3DLUT 17x17x17.
Wzorzec asystenta analizy wideo. Przebieg / zakres wektorowy / histogram:
S-1073F obsługuje wzorce asystenta analizy wideo, w tym: Kształt fali (Y / Pb / Pr / R / G / B), Zakres wektorowy, Histogram (R / G / B / Y), do konwersji informacji o jakości cyfrowego wideo (Luma, Kolor , Nasycenie itp.) Wzorów, a wzory można włączać / wyłączać indywidualnie, wybrać pozycję wyświetlania (góra / dół / lewo / prawo), rozmiar, kolor i przezroczystość.
Wbudowane monitorowanie dźwięku. Do 16-kanałowych mierników z alarmem i wyborem wyjścia:
S-1073F obsługuje wyświetlanie mierników audio SDI-16ch, HDMI-2ch i analogowych audio 2-kanałowych, ze znakami i nieprawidłowymi alertami dźwiękowymi. Użytkownicy mogą również wybrać dowolny 2-kanałowy dźwięk do wyjścia przez gniazdo 3,5 mm lub głośniki. Pozycję wzoru miernika audio można wybrać z jednego z czterech rogów i można wybrać wyświetlanie tylko 2 kanałów, 8 kanałów i pełnych 16 kanałów. Można także wybierać znaczniki skali, informacje o alertach i półprzezroczysty wzór miernika audio.
GPI i Soft TALLY:
S-1073F obsługuje wejście sterujące GPI przez tylny port RJ45 (RS485). Użytkownicy mogą zdefiniować funkcje dla poszczególnych pinów GPI, w tym sygnały Tally czerwony / zielony / żółty. Na ekranie monitora pojawi się miękki sygnał Tally, który miga jako czerwony / zielony / żółty zgodnie z ustawieniami GPI.
Klawisze menu i klawisze funkcyjne:
S-1073F ma przycisk menu obrotowego / push, z obsługą jednego menu dla systemu menu. Na górze monitora znajdują się 4 klawisze funkcyjne definiowane przez użytkownika, a funkcje można szybko ustawić, naciskając i przytrzymując klawisze funkcyjne.
Klawisze F1-F4 obsługują następujące funkcje: mierniki audio, histogram, fałszywy kolor, AFD, opóźnienie H / V, R / G / B / mono, znaczniki skali, pasek kolorów, UMD, alarm dźwiękowy, maksymalne podświetlenie, asystent ustawiania ostrości, Współczynnik proporcji, tryb skanowania, tryb powiększenia, wyciszenie, stopklatka, odwrócenie, kształt fali, temperatura barwowa, kod czasowy, zebra, zakres wektorowy.
Aktualizacja oprogramowania układowego USB:
Monitor ma z boku standardowy port USB do aktualizacji oprogramowania. Użytkownicy mogą pobrać najnowszy plik oprogramowania układowego na pamięć USB i włożyć go do monitora S-1073F w celu aktualizacji bez połączenia z komputerem.
Różne instalacje płyt DV. V-mount / Gold mount / DV mount:
S-1073F obsługuje wejście DC 6,5-36 V przez zamykane gniazdo DC 5,5 mm i może zainstalować do zasilania płyty akumulatorowe SWIT serii S-7006 V-mount / Gold-mount / DV.

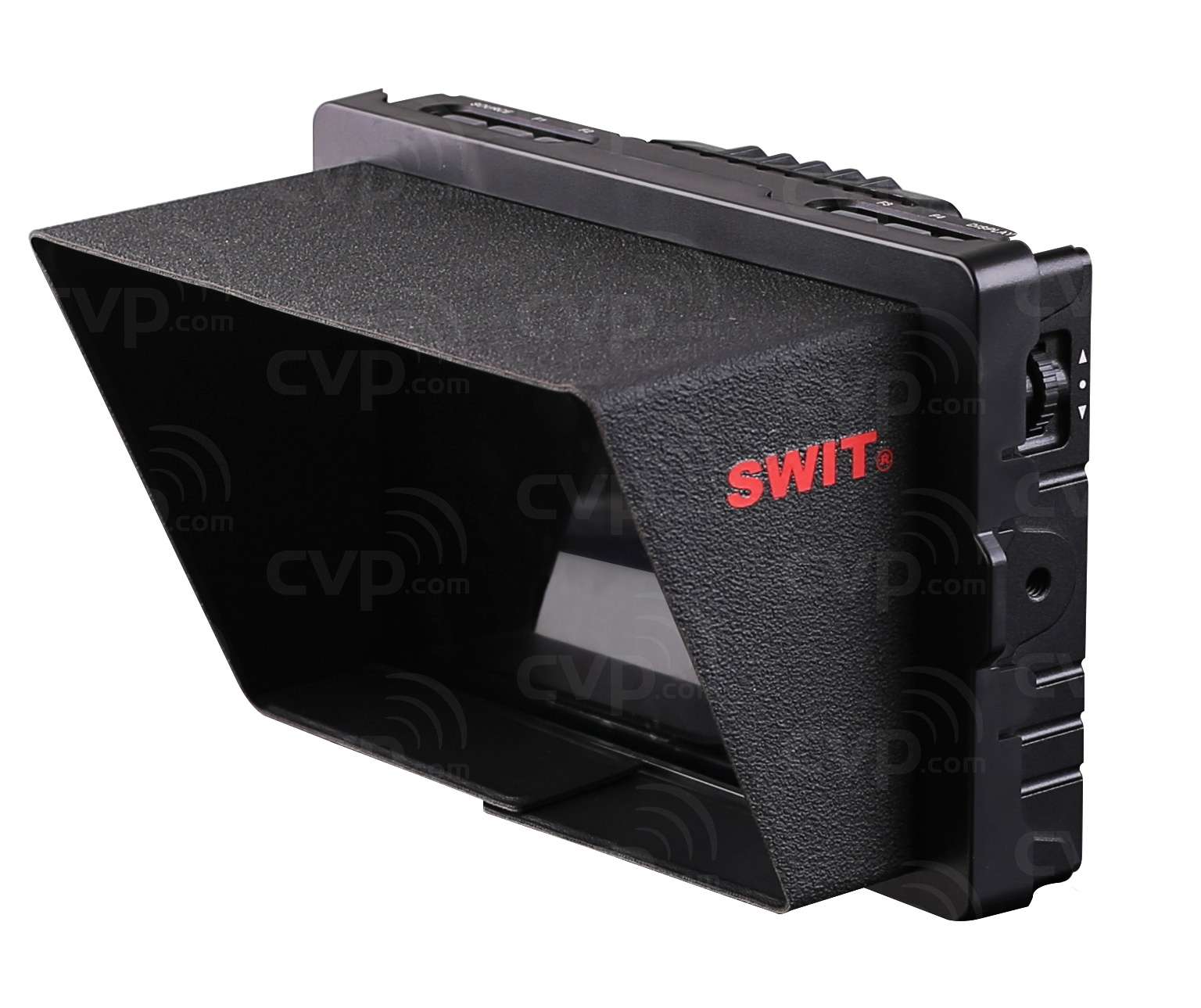

Składana osłona przeciwsłoneczna:
Do użytku na zewnątrz, S-1073F zapewnia osłonę przeciwsłoneczną, która jest składana i ma zatrzaskiwany montaż na monitorze.
LCD: | |
Rozmiar | 7 cali |
Obszar wyświetlania | 151,2 × 94,5 mm |
Rozkład | 1920 × 1200 |
Współczynnik kształtu | 16: 9 (regulowany 4: 3) |
Jasność | 400 cd / m2 |
Kontrast | 1000: 1 |
Kolor | 16,77 miliona kolorów |
Kąt widzenia | Poziomo: 160 ° Pionowo: 160 ° |
Wejście: | |
BNC × 2 | Wejście 2K / 3G / HD / SD-SDI |
BNC × 1 | Wejście CVBS |
HDMI × 1 | Wejście HDMI 1.3 |
3,5 mm × 1 | Analogowe wejście audio |
USB × 1 | Aktualizacja oprogramowania układowego |
Wynik: | |
BNC × 1 | Wyjście pętli 2K / 3G / HD / SD-SDI lub HDMI przekonwertowane na wyjście SDI |
HDMI × 1 | Wyjście pętli HDMI 1.3 |
3,5 mm × 1 | SDI, wbudowane wyjście audio HDMI i analogowe wyjście audio |
Format wideo: | |
SDI: | |
SMPTE 2048-2 2048 × 1080p (23,98 / 24/25 / 29,97 / 30/50 / 59,94 / 60) | |
2048 × 1080i (50 / 59,94 / 60) | |
SMPTE-425M 1080p (60 / 59,94 / 50) | |
SMPTE-274M 1080i (60 / 59,94 / 50) | |
1080p (30 / 29,97 / 25/24 / 23,98) | |
SMPTE-RP211 1080psf (30 / 29,97 / 25/24 / 23,98) | |
SMPTE-296M 720p (60 / 59,94 / 50) | |
SMPTE-125M 480i (59,94) | |
ITU-R BT.656 576i (50) | |
HDMI: | |
480i / 576i / 480p / 576p | |
1080i (60 / 59,94 / 50) | |
720p (60 / 59,94 / 50) | |
1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98) | |
CVBS | PAL / NTSC |
Generał: | |
Napięcie robocze | DC / bateria 6,5 V-36 V. |
Pobór energii | 12 W. |
Temperatura pracy | -10 ° C ~ + 50 ° C |
Wilgotność pracy | 10% ~ 90% |
Temperatura przechowywania | -15 ° C ~ + 60 ° C |
Wilgotność przechowywania | 10% ~ 90% |
Wymiary | 184 x 120 x 33 mm |
Waga netto (korpus główny) | 610g |
