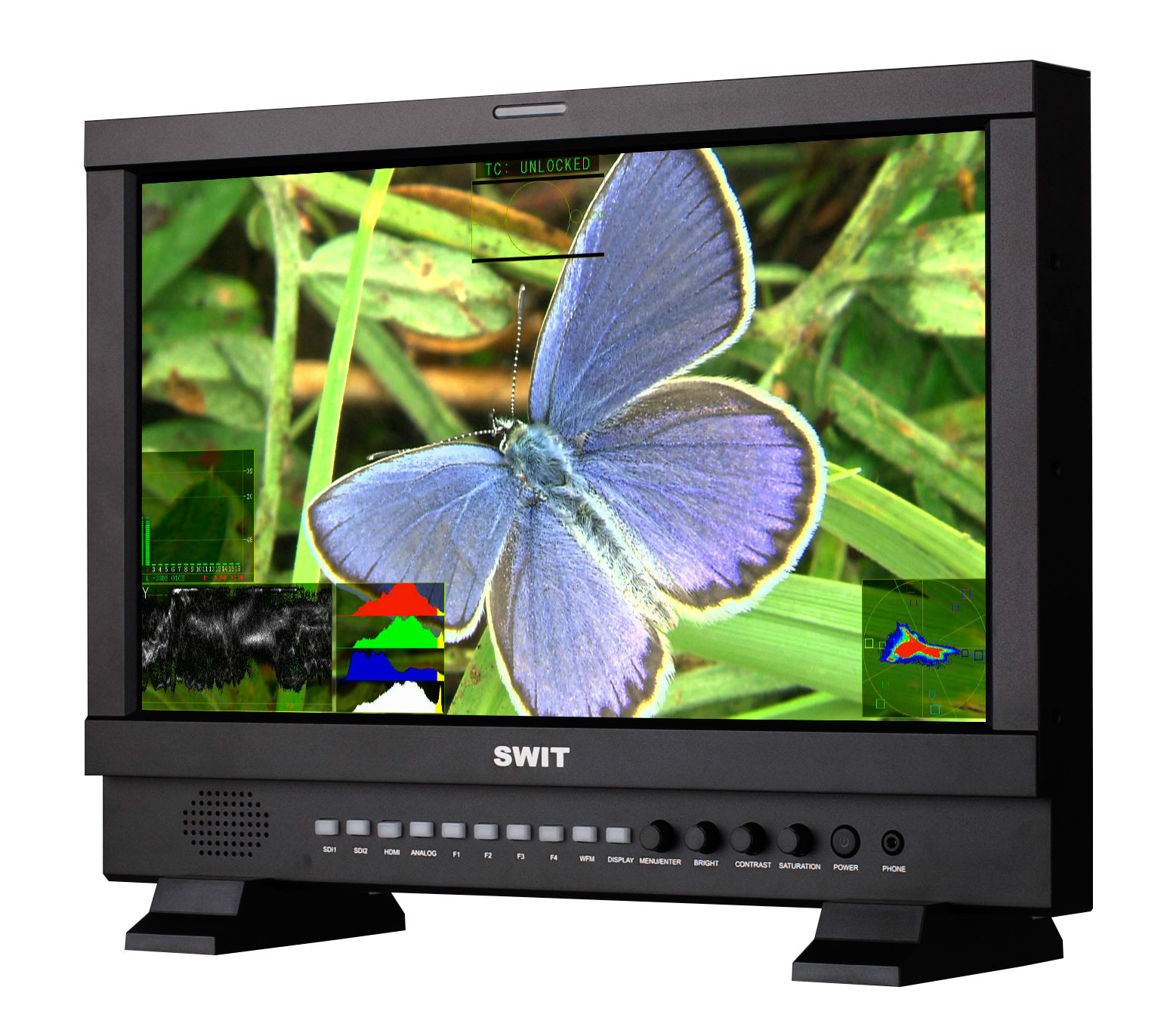

Wyświetlacz LCD obsługuje także 16-kanałowe wbudowane mierniki audio SDI i 8-kanałowe mierniki HDMI ze znakami i nieprawidłowymi informacjami o alertach dźwiękowych. Użytkownicy mogą również wybrać dowolne dwa kanały dźwięku do wyjścia przez gniazdo 3,5 mm lub głośniki. Pozycję wzorca miernika audio można wybrać z góry / dół / lewo / prawo i można wybrać wyświetlanie tylko dwóch kanałów, ośmiu kanałów lub pełnych szesnastu kanałów. Posiada wyświetlacz UMD i wyświetlanie tekstu za pomocą protokołu TSL 3.1 / 4.0 z wyborem adresu 1-126 TSL i wyświetlaniem maksymalnie ośmiu liter. Wejścia UMD przez port RS-485 lub RS-232C i wyjścia przez port RS-485.
LCD zapewnia standardowy port USB do aktualizacji oprogramowania. Użytkownicy mogą pobrać najnowszy plik oprogramowania układowego na pamięć USB i bezpośrednio włożyć go do monitora S-1173FS w celu aktualizacji bez połączenia z komputerem. Ma 4-stykowe gniazdo XLR o napięciu 11–17 VDC i zawiera płytkę akumulatora z mocowaniem V do użytku na zewnątrz. Dla światła Tally występują kolory czerwony, zielony i żółty.
Rozmiar | 17,3 "/ 43,9 cm |
Obszar wyświetlania | 381,89 x 214,8 mm |
Rozkład | 1920 x 1080 |
Proporcje obrazu | 16: 9 (regulowany 4: 3) |
Jasność | 300 cd / m 2 |
Kontrast | 700: 1 |
Kolor | 16,77 miliona kolorów |
Kąt widzenia | Poziomo: 160 ° Pionowo: 160 ° |

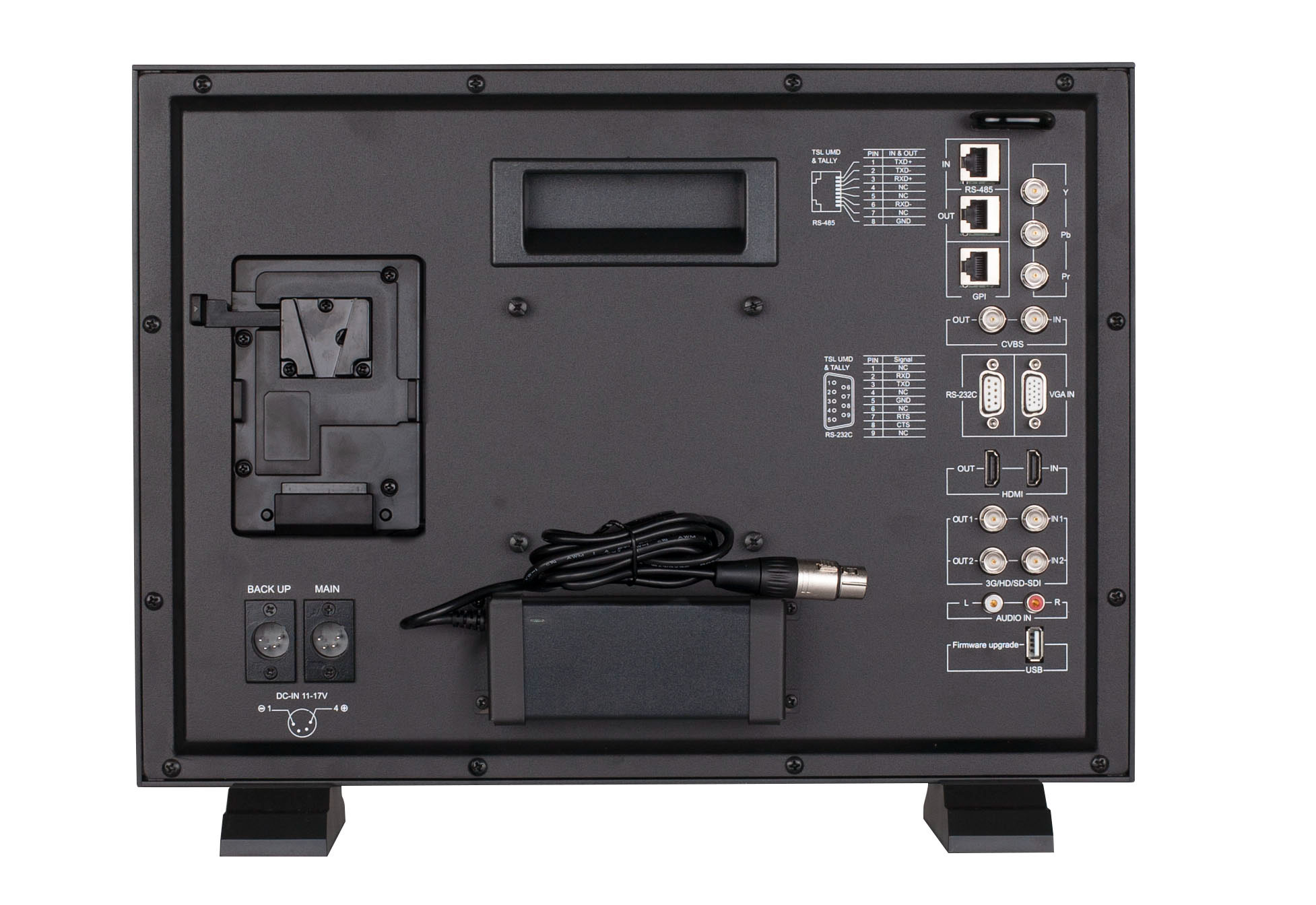

Wejście | 2 x BNC: wejście 2K / 3G / HD / SD-SDI 1 x BNC: wejście CVBS 3 x BNC: wejście Y / Pb / Pr 1 x HDMI: wejście HDMI 2 x RS-485: 1 x GPI, 1 x UMD 1 x RS-232C: UMD 1 x VGA: wejście VGA 2 x 3,5 mm RCA: wejście audio L / R 1 x wejście USB (aktualizacja oprogramowania) |
Wynik | 2 x BNC: wyjście pętli 2K / 3G / HD / SD-SDI 1 x BNC: wyjście pętli CVBS 1 x HDMI: wyjście pętli HDMI 1 x RS-485: UMD 1 x 3,5 mm: SDI, HDMI, wbudowane wyjście audio, analogowe wyjście audio |
CVBS | NTSC / PAL |
SDI | SMPTE 2048-1: 2011 2048 x 1080p: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98 SMPTE-425M: 1080p: 60 / 59,94 / 50 SMPTE-274M: 1080i: 60 / 59,94 / 50 1080p: 30 /29.97/25/24/23.98 SMPTE-RP211: 1080psf: 30 / 29,97 / 25/24 / 23,98 SMPTE-296M: 720p: 60 / 59,94 / 50 SMPTE-125M: 480i: 59,94 ITU-R BT.656: 576i: 50 |
HDMI | 480i / 576i / 480p / 576p 1080i: 60 / 59,94 / 50 720p: 60 / 59,94 / 50 1080p: 60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98 |
Komponent (Y / Pb / Pr) | 480i / 576i / 480p / 576p 720p: 50/60 1080i: 50/60 1080p: 50/60 |
VGA | 640 x 480/800 x 600/1024 x 768/1152 x 864/1280 x 768 |
Napięcie robocze | Od 100 do 240 V prądu stałego: od 11 do 17 V. |
Pobór energii | ≤32 W. |
Temperatura pracy | 32 do 104 ° F / 0 do 40 ° C |
Wilgotność | Od 10 do 90% |
Temperatura przechowywania | 5 do 150 ° F / -15 do 60 ° C |
Wilgotność przechowywania | Od 10 do 90% |
Wymiary | 17,0 x 12,2 x 2,8 "/ 430 x 310 x 73 mm |
Waga | 10,3 funta / 4,65 kg |
