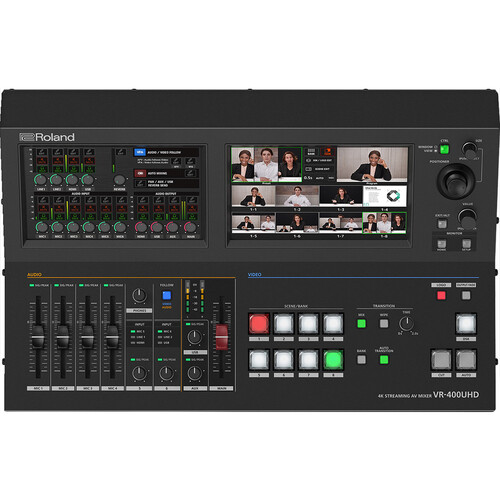

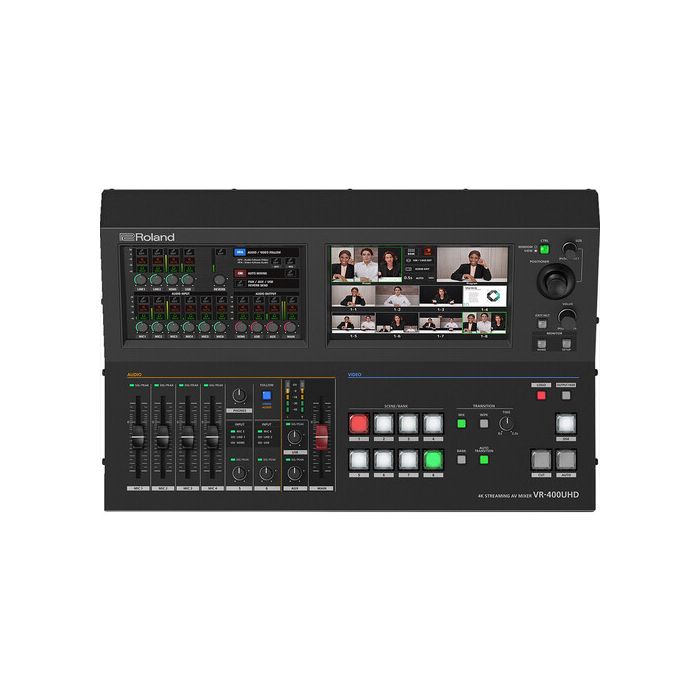

Roland VR-400UHD - mixer AV z bezpośrednim streamingiem

Specyfikacja techniczna Roland VR-400UHD:

Wideo

• Liczba kanałów wideo: 4 kanały
• Przetwarzanie wideo: 4:2:2 (Y/Pb/Pr), 10 bitów

• Formaty wejściowe wideo:
  HDMI 4K IN:
  2160p/60 Hz, 59,94 Hz, 50 Hz, 30 Hz, 29,97 Hz, 25 Hz, 24 Hz, 23,98 Hz
  1080p/120 Hz, 119,88 Hz, 60 Hz, 59,94 Hz, 50 Hz, 30 Hz, 29,97 Hz, 25 Hz, 24 Hz, 23,98 Hz
  1080i/59,94 Hz, 50 Hz
  720p/60 Hz, 59,94 Hz, 50 Hz
  2560x1440/60 Hz, 120 Hz (zgodny z VESA-DMT)
  * Obsługa HDCP 1.4, 2.2.
  * Zgodność z CTA-861-F
  * Gama kolorów: Rec.709, Rec.2020
  * Zakres dynamiki: SDR, HDR PQ (HDR10), HDR HLG


• Formaty wyjścia wideo:
  A)
  HDMI 4K OUT
  2160p/60 Hz, 59,94 Hz, 50 Hz, 30 Hz, 29,97 Hz, 25 Hz, 24 Hz, 23,98 Hz
  1080p/60 Hz, 59,94 Hz, 50 Hz, 30 Hz, 29,97 Hz
  * Obsługa HDCP 1.4, 2.2.
  * Zgodność z normą CTA-861-F
  * Gama kolorów: Rec.709, Rec.2020
  * Zakres dynamiki: SDR, HDR PQ (HDR10), HDR HLG

  B)
  WYJŚCIE HDMI HD OUT
  1280 x 720/60 Hz
  * Obsługa HDCP 1.4.
  * Zgodność z normą CTA-861-F
  * Gama kolorów: Rec.709
  * Zakres dynamiki: SDR

  C)
  4K STREAMING
  960 x 540, 1280 x 720, 1920 x 1080, 2560 x 1440, 3840 x 2160
  * Częstotliwość odświeżania (--2560 x 1440): 25 Hz, 29,97 Hz, 30 Hz, 50 Hz, 59,94 Hz, 60 Hz.
  * Częstotliwość odświeżania (3840 x 2160): 25 Hz, 29,97 Hz, 30 Hz.
  * Gama kolorów: Rec.709
  * Zakres dynamiki: SDR
  * Zgodność z klasą wideo USB


• Zdjęcia (stałki, still image):
  Plik mapy bitowej (.bmp) Maksymalnie 3840 x 2160 pikseli, 24-bitowy kolor, nieskompresowany.
  Plik JPEG (.jpg, .jpeg) Maksymalnie 3840 x 2160 pikseli, 24-bitowy kolor
  Plik PNG (.png) Maksymalnie 3840 x 2160 pikseli, 24-bitowy kolor
  * W pamięci wewnętrznej można zapisać do 8 plików.
  * Obsługiwany kanał alfa PNG

• Efekty wideo
  Przejście: Cut, Mix, Wipe (11 wzorów)
  Kompozycja: Tło, Warstwa 1 (PinP + Klucz)(*1), Warstwa 2 (PinP + Klucz) (*1), DSK (*2), Logo (*3)
  Inne: Multi-View, Zanikanie wyjścia, Zamrożenie wyjścia, Przechwytywanie wyjścia, Odtwarzanie nieruchomego obrazu, Wyjście wzorca testowego
  *1 Klucz chrominancji, klucz luminancji
  *2 Klucz chrominancji, klucz luminancji, kanał alfa nieruchomego obrazu
  *3 Klucz chrominancji, klucz luminancji, kanał alfa nieruchomego obrazu. Tylko dla 4K STREAMING. Maksymalny rozmiar to 1920 x 1080.

Audio

• Przetwarzanie dźwięku: Częstotliwość próbkowania: 24 bity, 48 kHz

• Liczba kanałów audio: 14 kanałów (MIC x6, LINE x2, HDMI, USB)

• Formaty audio:
  HDMI 4K IN : Linear PCM, 24 bity, 48 kHz, 2 ch
  HDMI 4K OUT : Linear PCM, 24 bity, 48 kHz, 2 ch
  4K STREAMING (wejście i wyjście) : Liniowy PCM, 16 bitów, 48 kHz, 2 ch

• Efekty dźwiękowe:
  Efekty kanałów: Automatyczne wzmocnienie, Filtr górnoprzepustowy, Anty-sprzężenie zwrotne, Bramka szumów, Odszumiacz, Kompresor, 4-pasmowy PEQ, Opóźnienie, Automatyczne miksowanie
  Efekty główne: Pogłos, Kompresor/Limiter, Automatyczna kontrola wzmocnienia głośności, 15-pasmowy korektor graficzny, Opóźnienie
  Inne: Zanik sygnału wyjściowego, wyjście sygnału testowego

Inne

• Nośniki zewnętrzne: Pamięć flash USB (dostępna w handlu)

Inne funkcje

• Pamięć scen (64 typy)
• Funkcja blokady panelu
• Emulator EDID
• Język menu (angielski, japoński)

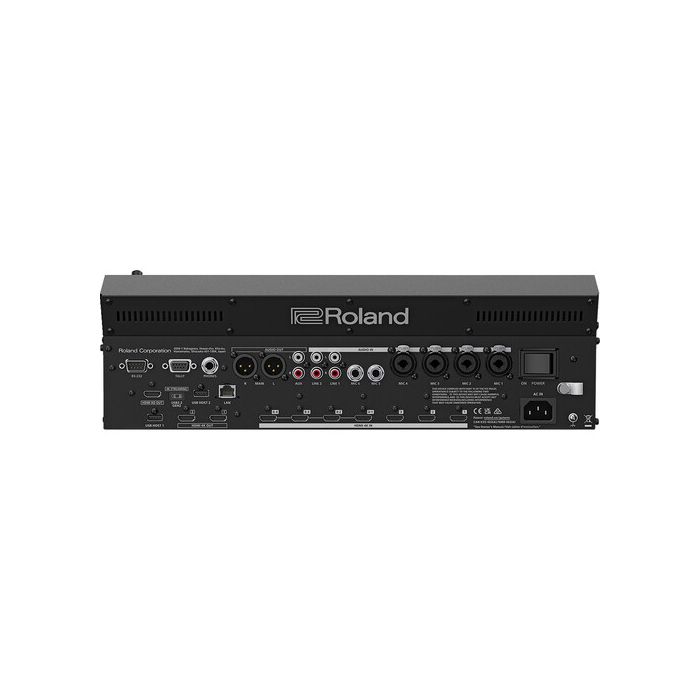

Złącza

• Złącza wejścia wideo:
  HDMI 4K IN 1--3, 4-1--4-4: HDMI typu A (HDMI 2.0) x 7
  * Obsługa HDCP 1.4, 2.2
  * Obsługa wielu formatów

• Złącza wyjścia wideo:
  A)
  HDMI 4K OUT 1--2: HDMI typu A (HDMI 2.0) x 2
  * Obsługa HDCP 1.4, 2.2
  * Obsługa wielu formatów

  B)
  HDMI HD OUT: HDMI typu A (HDMI 1.4) x 1
  * Obsługa HDCP 1.4

  C)
  STREAMING 4K: USB Type-C (R) (USB 3.2 GEN 2 10 Gb/s)
  STREAMING 4K: USB Type-C (R) (USB 3.1 GEN 2 10 Gb/s)

Złącza wejściowe audio

• Analogowe:
  WEJŚCIA AUDIO MIC 1--4: Typ Combo (XLR, 1/4-calowe TRS) zbalansowane, zasilanie phantom (DC 48 V, maks. 10 mA)
  WEJŚCIA AUDIO MIC 5--6: 1/4-calowe TRS, symetryczne
  AUDIO LINE IN 1--2: RCA typu phono


• Cyfrowe:
  4K STREAMING: USB Type-C (R)
  HDMI 4K IN 1--3, 4-1--4-4: HDMI typu A (HDMI 2.0) x 7

Złącza wyjścia audio

• Analogowe:
  AUDIO OUT MAIN (L, R): typu XLR
  WYJŚCIE AUDIO AUX (L, R): RCA phono
  GNIAZDA: Stereofoniczne gniazdo typu 1/4 cala

• Cyfrowe:
  4K STREAMING: USB typu C (R)
  HDMI 4K OUT 1--2: HDMI typu A (HDMI 2.0) x 2
  HDMI HD OUT: HDMI typu A (HDMI 1.4) x 1

Inne złącza

• USB HOST1-2: USB typu A
• RS-232: 9-stykowe złącze D-sub (męskie)
• LAN: typ RJ45, 100BASE-TX
• TALLY: 9-stykowe złącze typu D-sub (żeńskie)

Charakterystyka wejść i wyjść audio

• Nominalny poziom wejściowy
  AUDIO MIC IN 1--6: -64--+4 dBu (maksymalny poziom wejściowy: +24 dBu)
  AUDIO LINE IN 1--2: -10 dBu (maksymalny poziom wejściowy: +10 dBu)

• Impedancja wejściowa
  AUDIO MIC IN 1--6: 16 kΩ (zasilanie fantomowe wyłączone), 8 kΩ (zasilanie fantomowe włączone)
  AUDIO LINE IN 1--2: 2,7 k omów

• Nominalny poziom wyjściowy
  AUDIO OUT MAIN (L, R): +4 dBu (maksymalny poziom wyjściowy: +24 dBu)
  AUDIO OUT AUX (L, R): -10 dBu (maksymalny poziom wyjściowy: +10 dBu)
  FONY: 90 mW + 90 mW (obciążenie 32 omy)

Impedancja wyjściowa

• AUDIO OUT MAIN (L, R): 600 omów
• AUDIO OUT AUX (L, R): 1 k omów
• TELEFONY: 10 omów

Poziom szumów szczątkowych (IHF-A, typ.)

• -87 dBu (wszystkie suwaki: Min)
• -85 dBu ([MAIN] Fader: Jedność, suwaki kanałów: Unity tylko jeden kanał MIC 1, wzmocnienie: Min)
• -57 dBu ([MAIN] Fader: Unity, suwaki kanałów: Unity tylko jeden kanał MIC 1, wzmocnienie: Max)
  * Złącze wejściowe: 150 omów
  * Złącze wyjściowe: Gniazda AUDIO OUT MAIN (L, R)
• -100 dBu (wszystkie suwaki: Min)
• -99 dBu ([MAIN] Fader: Jedność, suwaki kanałów: Unity tylko jeden kanał MIC 1, wzmocnienie: Min)
• -80 dBu ([MAIN] Fader: Jedność, suwaki kanałów: Unity tylko jeden kanał MIC 1, wzmocnienie: Max)
  * Złącze wejściowe: 150 omów
  * Złącze wyjściowe: Gniazda AUDIO OUT AUX (L, R)

Wyświetlacz

• 7-calowy kolorowy wyświetlacz graficzny LCD 800 x 480 punktów (ekran dotykowy) x2

Głośnik wewnętrzny

• Monofoniczny 1 W

Zasilanie

• AC 115 V, AC 117 V, AC 220 V, AC 230 V, AC 240 V (50/60 Hz)

Pobór mocy

• 115 W

Temperatura pracy

• +5 do +40 stopni Celsjusza

Wymiary

• 436 (szer.) x 279 (głęb.) x 137 (wys.) mm

Waga (bez akcesoriów)

• 6,8 kg

Akcesoria

• Podręcznik uruchamiania
• Przewód zasilający
